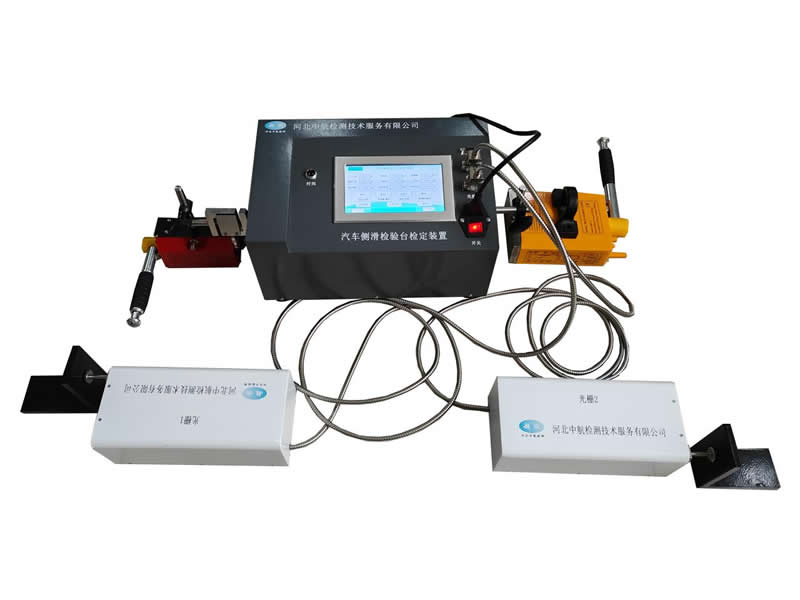

汽車側滑檢驗臺檢定裝置

汽車側滑檢驗臺檢定裝置型號：ZH-DH50/90型本產品執行標準JJG908-2023《汽車側滑檢驗臺檢定規程》
序號	標準器名稱	測量范圍	精度等級或不確定度	數量	備注
1	側滑臺檢定裝置	位移：0～30mm 時間：（0～1000）ms 力值：0～200N	位移： MPE:±0.03mm 時間：分辨力：不大于0.1ms 力值： MPE：±2.0% 分辨力：不大于5 N	1套
2	標準測力儀	0～200N	MPE:±1.0% 分度值：0.01N	1套
3	專用數據線	5m	一等品	1套
4	專用檔位工具	/	一等品	1套

備注：

1、本裝置可實現規程中要求的動態和靜態檢測，可按檢定規程要求逐項引導完成檢定。

2、本裝置具有數據導出功能。滿足 JJG 908-2023 汽車側滑檢驗臺檢定規程建標要求，在零值誤差和動態示值誤差檢測過程中能模擬汽車動態通過的動作，滑板能自由回位。

一、產品介紹

ZH-DH50/90 型汽車滑板式側滑檢驗臺檢定裝置（以下簡稱本裝置）由控制單元、推拉執行機構、力值機構、主測量單元、副測量單元、高清觸摸顯示單元組成，安裝于便攜箱中，方便運輸與搬運。由高精度推進機構組成的推拉控制單元，做到了檢定過程高度自動化，操作界面便捷、精準。

二、主要功能

本裝置可實現規程中要求的動態和靜態檢測，可按檢定規程要求逐項引導完成檢定。

1、零值誤差檢定：

按照程序設定流程，控制動作執行機構分別將滑板向內、向外移動，然后測量復位后的零點值是否符合規程要求，也可以手動操作完成零值誤差檢定。

2、靜態示值誤差和重復性檢定：

按照程序設定流程，控制動作執行機構分別將滑板向內、向外移動至標準指定位置。

3、動態示值誤差檢定

按照程序設定流程，控制動作執行機構分別將滑板按照推進速率約為 7 mm/s，推進位移為 5 mm向內、向外移動至規程指定位置后釋放。

4、*滑板位移同步性檢定

按照程序設定流程，使用動作執行機構將滑板推進置位移 5 mm。

5、滑板動作所需作用力檢定

使用作執行機構推動滑板位移 0.1 mm 和 5.0 mm，對力值進行測量。

三、性能及使用范圍：

車檢（線）站專用，加載工具精密加工、特殊防銹處理適用于單雙滑板汽車側滑檢驗臺的側滑位移量、力值及同步性誤差進行計量檢定或校準。檢定方法專業性強、檢測效率高，可靠性強。
